Comment vérifier la résistance des enroulements d'un moteur AC monophasé ?

En tant que fournisseur de moteurs AC monophasés, on me demande souvent comment vérifier la résistance des enroulements de ces moteurs. Il s'agit d'une étape cruciale pour diagnostiquer les problèmes du moteur, garantir son efficacité et garantir son fonctionnement en toute sécurité. Passons donc au processus de vérification de la résistance d'enroulement d'un moteur monophasé à courant alternatif.

Pourquoi vérifier la résistance des enroulements ?

Avant d'entrer dans les détails, expliquons pourquoi il est important de vérifier la résistance du bobinage. La résistance du bobinage peut vous en dire beaucoup sur l’état du moteur. Une valeur de résistance anormale peut indiquer plusieurs problèmes tels que des enroulements en court-circuit, des enroulements en circuit ouvert ou des problèmes d'isolation du moteur. Ces problèmes peuvent entraîner une diminution des performances du moteur, une surchauffe et même une panne du moteur s'ils ne sont pas résolus.

Outils dont vous aurez besoin

Pour vérifier la résistance des enroulements d'un moteur monophasé à courant alternatif, vous aurez besoin de quelques outils de base.

• Un multimètre : C’est l’outil le plus important. Vous souhaiterez utiliser un multimètre numérique capable de mesurer la résistance avec précision. Assurez-vous qu'il est réglé sur la plage de résistance appropriée.
• Équipement de sécurité : donnez toujours la priorité à la sécurité. Portez des gants isolants et des lunettes de sécurité lorsque vous travaillez avec des équipements électriques.
• Un tournevis : vous en aurez besoin pour ouvrir la boîte à bornes du moteur.

Guide étape par étape

Étape 1 : La sécurité avant tout

Avant de commencer tout travail sur le moteur, assurez-vous qu'il est complètement débranché de la source d'alimentation. Cela peut paraître évident, mais il s’agit d’une étape de sécurité cruciale. Vous ne voulez pas vous électrocuter accidentellement lorsque vous travaillez sur le moteur. Vérifiez à nouveau que l'interrupteur d'alimentation est éteint et, si possible, verrouillez-le pour empêcher quiconque de l'allumer pendant que vous travaillez.

Étape 2 : Localisez la boîte à bornes

La plupart des moteurs monophasés à courant alternatif ont une boîte à bornes où sont effectuées les connexions électriques. Utilisez votre tournevis pour ouvrir la boîte à bornes. À l'intérieur, vous verrez plusieurs terminaux. Habituellement, il y a deux enroulements principaux dans un moteur monophasé : l'enroulement principal et l'enroulement auxiliaire. Chaque enroulement possède son propre jeu de bornes.

Étape 3 : Identifiez les enroulements

Sur la boîte à bornes ou dans la documentation du moteur, il doit y avoir des étiquettes indiquant quelles bornes appartiennent à l'enroulement principal et lesquelles appartiennent à l'enroulement auxiliaire. Il est important de bien les identifier car les valeurs de résistance de ces deux bobinages sont différentes.

Étape 4 : configurez votre multimètre

Allumez votre multimètre et réglez-le sur le mode de mesure de résistance (ohms). Sélectionnez une plage appropriée. Si vous n'êtes pas sûr de la plage à utiliser, commencez par une plage haute, puis ajustez-la si nécessaire.

Étape 5 : Mesurer la résistance de l'enroulement principal

Prenez les deux sondes du multimètre et connectez-en une à chaque borne du bobinage principal. Assurez-vous que les connexions sont sécurisées. Le multimètre affichera la valeur de résistance de l'enroulement principal. Notez cette valeur.

Étape 6 : Mesurer la résistance de l'enroulement auxiliaire

Répétez le processus pour l'enroulement auxiliaire. Connectez les sondes du multimètre aux bornes de l'enroulement auxiliaire et enregistrez la valeur de la résistance.

Étape 7 : Interprétation des résultats

Maintenant que vous disposez des valeurs de résistance des deux enroulements, il est temps de les interpréter. Les valeurs de résistance peuvent varier en fonction de la taille, de la puissance nominale et de la conception du moteur. Vous pouvez cependant comparer les valeurs mesurées avec les spécifications du moteur. Si la résistance mesurée est nettement inférieure à la valeur spécifiée, cela peut indiquer un enroulement en court-circuit. D'un autre côté, si la résistance mesurée est extrêmement élevée ou montre une lecture en circuit ouvert, cela peut signifier que l'enroulement est en circuit ouvert.

Problèmes courants et dépannage

• Enroulements en court-circuit: Si vous soupçonnez des enroulements en court-circuit, vous pouvez tester davantage le moteur en vérifiant la continuité entre les différentes parties de l'enroulement. Un enroulement en court - circuit peut entraîner une consommation excessive de courant et une surchauffe du moteur.
• Enroulements en circuit ouvert: Un enroulement en circuit ouvert empêchera le moteur de démarrer ou provoquera un mauvais fonctionnement. Vous devrez peut-être remplacer le bobinage endommagé si tel est le cas.

Différents types de moteurs AC monophasés

Il existe plusieurs types de moteurs AC monophasés, et le processus de vérification de la résistance des enroulements est généralement le même pour tous. Certains types courants incluent :

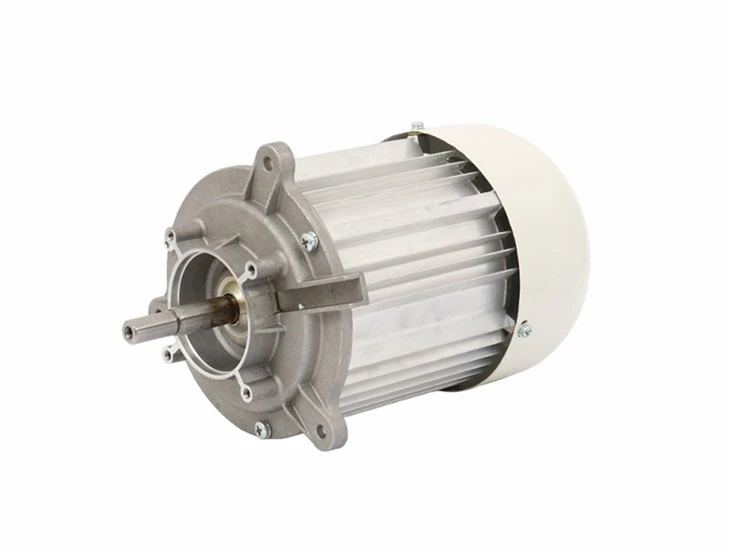

• Moteur à induction monophasé à courant alternatif: Ceux-ci sont largement utilisés dans diverses applications en raison de leur simplicité et de leur fiabilité.
• Moteur monophasé à courant alternatif à condensateur: Ces moteurs utilisent un condensateur pour améliorer leurs performances de démarrage et de fonctionnement.
• Moteur monophasé 220 V AC: Couramment utilisé dans les applications domestiques et industrielles à petite échelle où une alimentation de 220 volts est disponible.

Conclusion

La vérification de la résistance des enroulements d'un moteur AC monophasé est un processus relativement simple mais important. Cela peut vous aider à diagnostiquer rapidement les problèmes potentiels et à prendre les mesures appropriées pour assurer le bon fonctionnement de votre moteur. Que vous soyez bricoleur ou professionnel du domaine, comprendre comment réaliser ce contrôle est une compétence précieuse.

Si vous êtes à la recherche de moteurs monophasés à courant alternatif de haute qualité ou si vous avez besoin de conseils plus approfondis sur l'entretien et le dépannage du moteur, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver le moteur adapté à vos besoins spécifiques et garantir ses performances optimales. Discutons ensemble pour voir comment nous pouvons vous aider à répondre à vos besoins en matière de moteur.

Références

• Fondamentaux des machines électriques par Stephen J. Chapman
• Manuel de maintenance et de dépannage des moteurs industriels
